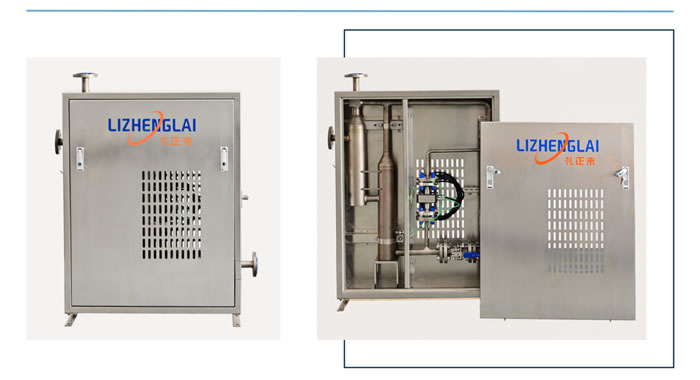

高溫酸濃分析儀實物圖：

一、概述

高溫酸濃分析儀采用了氣液快速分離技術，能更快獲得硫酸濃度，為稀釋器加水自動控制提供準確穩定的酸濃結果，也能更快地獲取加熱器和預熱器的安全情況；通體采用310不銹鋼材質制造，耐腐蝕，使用壽命長；支持多種工況測量使用，例如余熱回收系統（一級酸、循環酸泵出口、加熱器和預熱器出口酸濃）、干吸系統（干燥酸，二吸酸，成品酸）、電子級硫酸生產等工況的測量，酸濃分析儀測量范圍96～100%，測量溫度最高220℃。

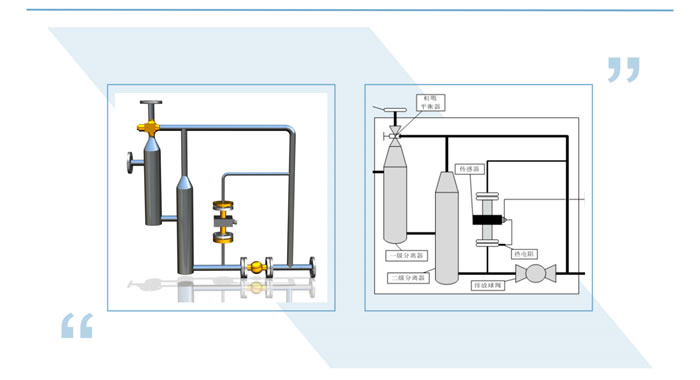

高溫酸濃分析儀氣液分離器示意圖：

二、高溫酸濃儀分析儀安全注意事項

高溫酸濃儀分析儀的測量介質為高溫濃硫酸，正常使用溫度為0～220℃，硫酸濃度為96～100%，測量最高壓力1.6MPa；若硫酸溫度超過220℃會造成傳感器襯四氟損壞和密封墊泄漏，若硫酸濃度低于96%會逐漸腐蝕高溫酸濃儀氣液分離器；為了保證安裝或維護安全進行，操作員必須佩戴護目鏡、防酸面罩和防酸服。

高溫酸濃儀分析儀在使用過程中處于高溫狀態，禁止用身體觸碰分離器；高溫酸濃儀分析儀在使用過程中禁止松動連接法蘭和傳感器法蘭；該產品內部氣液分離流道僅有5mm，安裝時禁止顆粒物進入氣液分離器內。

三、高溫酸濃分析儀安裝步驟及注意事項

1、拆除高溫酸濃分析儀隨箱組件并按照裝箱單內容檢查箱內物品，如有損壞或缺失，請咨詢銷售經理進行查詢。

2、檢查高溫酸濃分析儀是否具備安裝條件，滿足以下條件才能進行安裝：

過程連接法蘭的尺寸標準需要與酸濃分析儀的法蘭尺寸標準一致，確認所有密封面不得有腐蝕或缺損；

3、檢查成套設備的組件是否有缺失，必須保證組件齊全；

4、檢查高溫酸濃儀氣液分離器的硫酸進出口和排氣口是否存在異物，如有異物將影響產品的正常使用；

5、用絕緣組件連接傳感器到高溫酸濃儀氣液分離器上，如若不是，請更換以保證電導率傳感器的長久工作；

6、檢查電導率傳感器、排放球閥的過程法蘭連接是否緊固，以及熱電阻和溫度信號線是否安裝完成；

7、檢查高溫酸濃儀分析儀的現場過程接口是否存在硫酸溢出或者酸性氣體逸出，安裝前要確保現場過程接口無硫酸溢出和酸性氣體逸出，如有硫酸溢出或酸性氣體逸出禁止安裝，清理完畢后再進行安裝；

8、高溫酸濃分析儀的安裝位置應避開行走通道、檢修通道、應急通道、電纜橋等，防止高溫酸濃分析儀的過程連接法蘭泄露；

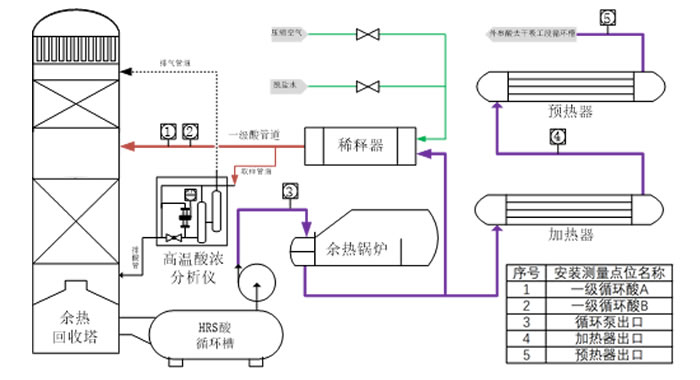

余熱回收系統高溫酸濃分析儀安裝示意圖：

四、高溫酸濃分析儀維護檢修

（1）正常運行時觀察傳感器法蘭連接處是否有酸泥產生，排氣管是否正常；

（2）維修高溫酸濃分析儀應由專業人員在空曠平穩的位置進行，不宜在塔上進行高溫酸濃分析儀的維修工作；

（3）在需要更換或維修電導率傳感器時，先關閉進口隔離球閥，打開排放球閥排空分離器內硫酸，并穿戴好防酸服、防酸眼鏡和隔熱手套，拆卸下熱電阻，最后再取下電導率傳感器；

（4）禁止在沒有關閉進口隔離球閥時對電導傳感器螺栓進行緊固，當發現電導率傳感器連接法蘭有硫酸滲出，必須關閉進口隔離閥，排空硫酸，清理表面酸泥，拆除傳感器絕緣組件螺栓，取下電導率傳感器檢查兩端安裝法蘭密封面是否腐蝕，如果傳感器需要采用清水沖洗，必須把傳感器上的硫酸沖洗干凈，直至PH試紙測試沖洗傳感器水為中性，高溫酸濃儀氣液分離器不能用清水清洗，以免稀硫酸飛濺進眼睛，造成失明傷害；

（5）回裝電導率傳感器時檢查絕緣組件是否存在損害，如有絕緣套管、絕緣墊片、絕緣螺栓損壞，需要更換才能保證安裝后的電導率傳感器與氣液分離器的連接要求，安裝后傳感器對設備電阻大于10MΩ；

（6）硫酸裝置停車大修或高溫酸濃分析儀使用時間達1年時，建議更換傳感器絕緣組件并清理氣液分離器內酸泥，同時還需要取下虹吸平衡器的螺絲桿，清理內部雜物；

（7）高溫酸濃儀氣液分離器需每年進行一次壁厚測量。

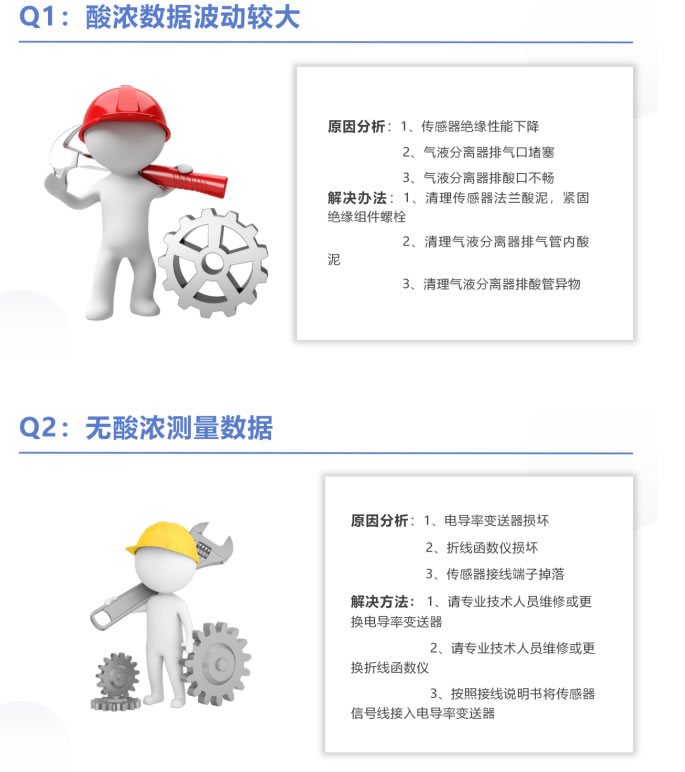

五、故障原因分析及解決辦法
